les Actionneurs et effecteurs



La définition d'un actionneur :Il fournit de l'énergie ,souvent mécanique (par exemple un mouvement)mais aussi thermique, sonore ou lumineuse, à partir d'une autre énergie reçue. Le moteur et le vérin sont des actionneurs courants dans les automates.
La définition d'un effecteur : Il est situé à la suite de l'actionneur pour finaliser le travail : il produit l'effet attendu. Par exemple, un portail qui s'ouvre, un volet qui se ferme, la cabine d'un l'ascenseur...




1) Les actionneurs :

Le moteur éléctrique :Il fournit l'énergie pour actionner le pignon sur la crémaillère . L'énergie  qu'il reçoit est électrique d'ou son nom le moteur électrique .

Le pignon accompagné de sa crémaillère :Le moteur actionne la crémaillère qui fait un mouvement rotatif. Ce mouvement va permettre d'ouvrir le portail.
2 ) Les Effecteurs:

Le portail c'est celui qui effectue l'action attendue ,c'est à dire l'ouverture ou la fermeture du portail. Il est actionner par le moteur électrique  . Il fait un mouvement linéaire ( de gauche à droite ou de droite à gauche ) .

La crémaillère qui accompagne le pignon : c'est la tige métallique constituée de dents ou de crans . Lorsque le pignon fait une rotation la crémaillère subit une translation ,elle fait donc un mouvement linéaire comme le portail .

Gif animé de la crémaillère et du pignon :



Le gyrophare : C'est une lampe ovale clignotante qui indique la fermeture ou la fermeture du portail.

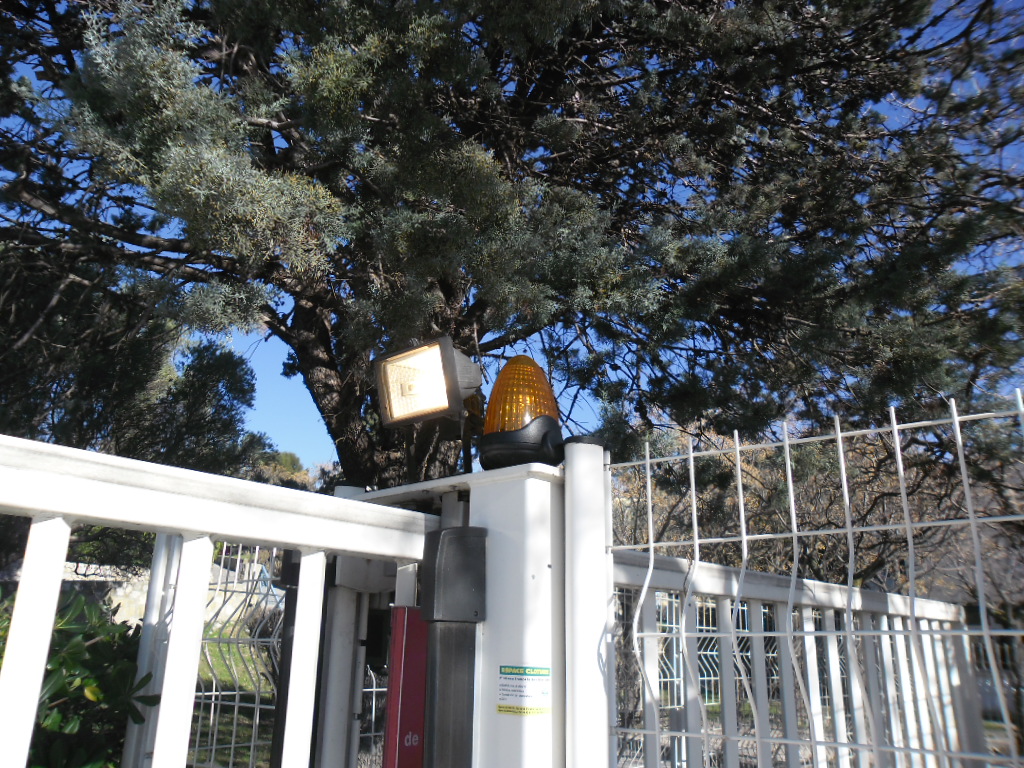

Photo du gyropharre et du spot lumineux :


Le spot lumineux : Il éclaire lors de l'ouverture ou la fermeture pour avoir une meilleur vision pendant la nuit.
