-La télécommande : son rôle est d'envoyer à la partie commande l'ordre d'ouvrir le portail par onde radio .

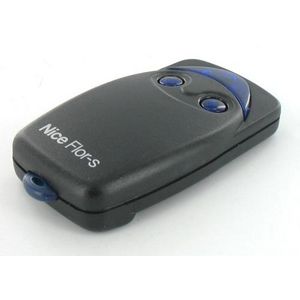

Photo de la  télécommande :

-Les capteurs infra rouges  :ils sont placés de part et d'autre du portail .Il y en a quatre (deux à l'extérieur de l'établissement et deux a l' intérieur de l'établissement ),chaque couple de capteurs est constitué d'un émetteur (il envoie le rayon infra-rouge) et d'un récepteur (qui reçoie le rayon); si le récepteur reçoie le rayon ça veut dire qu'il n'y a pas d'obstacles ,au contraire si le récepteur ne reçoit pas le rayon c'est qui il a  présence d'un obstacle et donc que le portail ne peut pas se fermer et qu'il faut le réouvrir .

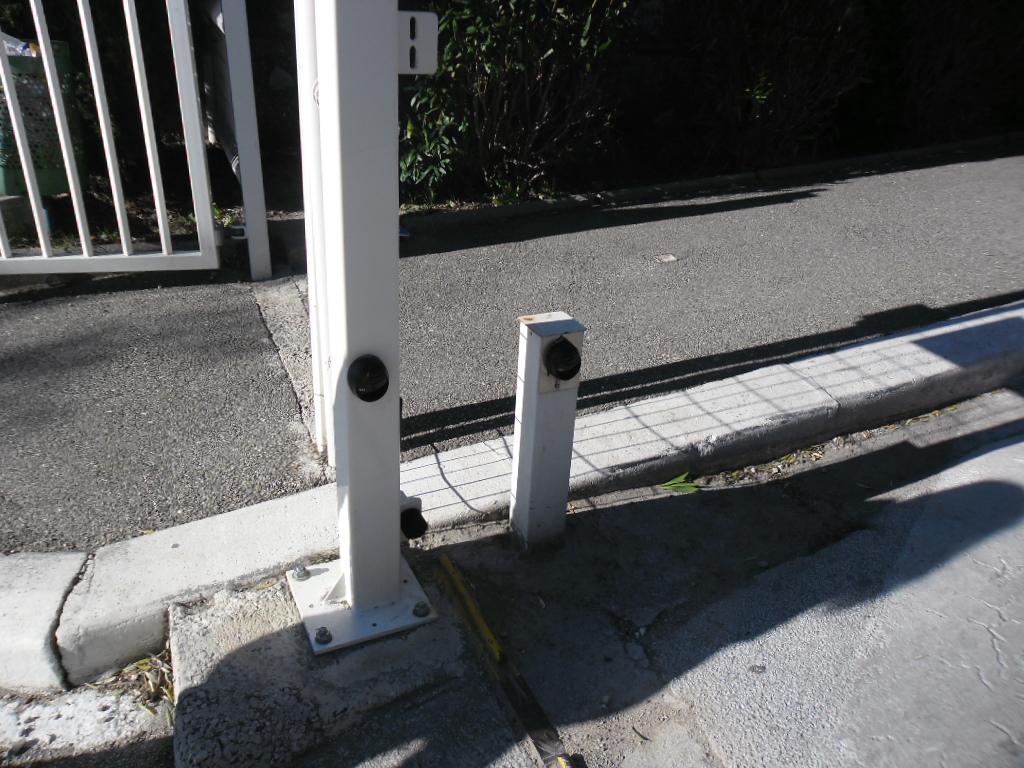

Photo des capteurs infra-rouges :



-Les capteurs de métal:ce sont des plaques de métal situé de part et d'autre du portail qui détecte une lourde masse de métal et ainsi donne l'ordre au moteur de s'activer .Il permet ainsi de ne pas avoir besoin de la télécommande pour sortir et rentrer de l'établissement .

Le capteur de pression :c 'est une barre fixée sur un  des côté du portail ;elle permet de capter un élément étrangé, quand cet obstacle est touché la barre sent une pression anormal qui donne l'ordre au moteur de se réouvrir .

Les capteurs de fin de course:ce sont des capteurs d'ément placés des deux extrémités du portail . Il y a deux éments placés de part et d'autre du portail . Lorsque le portail se ferme le capteur capte l'ément , de même lorsque le portail s 'ouvre .
